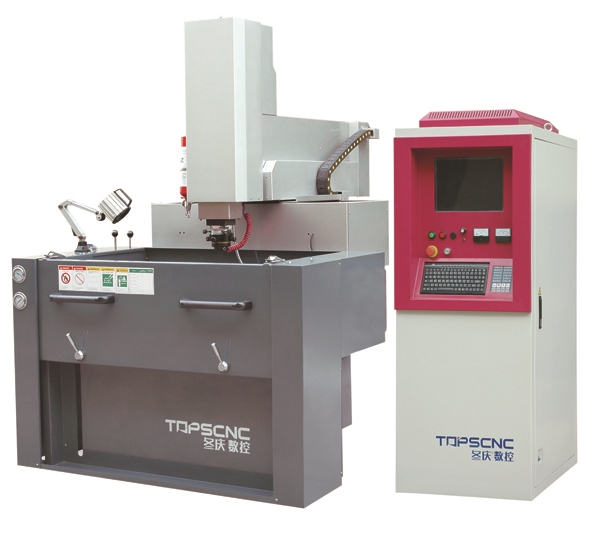

數控電火花成型機床作為特種加工領域的代表性設備，通過電蝕效應實現金屬材料的精密去除，廣泛應用于模具制造、航空航天等高精度加工場景。其核心優勢在于能夠加工傳統切削方法難以實現的復雜型腔、深窄槽等結構。本文將系統解析該設備的五大核心組成部分及其協同工作原理。

　　一、脈沖電源系統：能量控制的"心臟"

　　脈沖電源是電火花加工的能量供給單元，其性能直接影響加工效率與表面質量。現代數控機床采用高頻脈沖電源，通過調節脈沖寬度（1-1000μs）、峰值電流（1-500A）等參數，精確控制每次放電的能量輸出。例如，在精密模具加工中，采用微能脈沖電源（單脈沖能量<0.01J）可將表面粗糙度控制在Ra0.2μm以?xún)?nèi)，實現鏡面加工效果。

　　二、數控伺服系統：精度保障的"神經中樞"

　　該系統由CNC控制器、伺服電機與位置檢測裝置構成閉環控制鏈。加工過程中，控制器根據預設程序?qū)崟r(shí)計算電極與工件的相對位置，通過伺服電機驅動工作臺或主軸進行微米級進給（定位精度可達±0.001mm）。在深腔加工時，系統可自動調整放電間隙（通常維持在0.01-0.1mm），避免短路或拉弧現象。

　　三、機床本體結構：剛性支撐的"骨骼框架"

　　采用龍門式或C型框架結構，確保加工過程中的抗振性與熱穩定性。關鍵部件包括：

　　1.工作液循環系統：通過煤油或去離子水沖刷加工區域，帶走蝕除產物并冷卻電極；

　　2.自動換刀裝置：支持多電極快速更換，適應復雜型腔的分段加工需求；

　　3.主軸系統：配備高精度直線導軌與滾珠絲杠，實現Z軸方向的無級調速。

　　四、工藝參數數據庫：經驗轉化的"智慧大腦"

　　內置覆蓋200余種材料的加工參數庫，包含峰值電流、脈沖間隔、抬刀高度等30余項關鍵指標。操作人員僅需輸入材料類型與加工要求，系統即可自動生成較優工藝方案。例如，加工硬質合金模具時，數據庫會推薦采用負極性加工、短脈沖寬度等參數組合，有效提升電極損耗比至1:5以上。

　　五、智能監控模塊：過程優化的"數字眼睛"

　　通過紅外測溫儀、放電狀態傳感器等設備，實時采集加工間隙電壓、電流波形等數據。結合AI算法構建的放電狀態識別模型，可動態檢測異常放電（如電弧放電），并觸發保護機制自動調整參數。某企業實際應用顯示，該模塊使加工穩定性提升40%，廢品率降低至0.5%以下。

　　從能量供給到過程控制，從機械結構到智能算法，數控電火花成型機床的每個組件都凝聚著精密制造的智慧結晶。隨著五軸聯動、復合加工等技術的融合，這類設備正在突破傳統加工邊界，為高級裝備制造提供更強大的技術支撐。
